Gall-Free螺母的涂层螺纹设计消除了螺栓长时间暴露在高温和摩擦下时发生的微观金属腐蚀，该技术抑制了由于塑性变形和螺纹中金属晶粒边界移动而引起的磨损影响

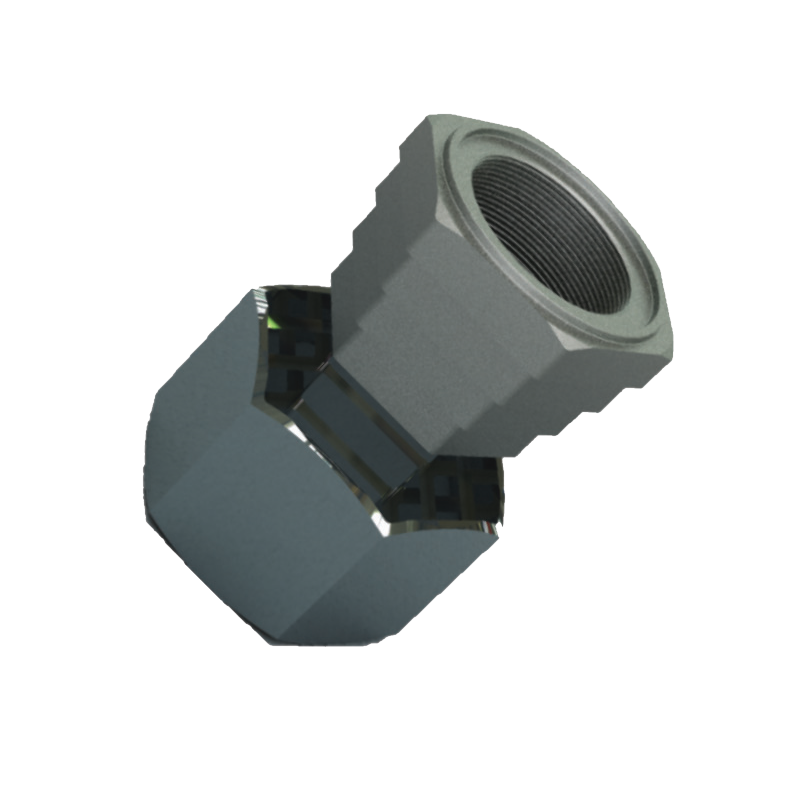

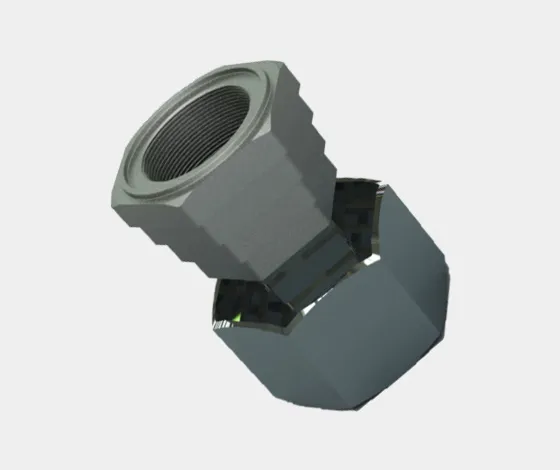

两件式设计结合了内套管和外套管，并使用锥形螺钉以实现高耐磨性，Gall-Free 螺母与标准螺栓螺纹兼容，可以采用各种涂层和材料生产，以适应您的螺栓应用。

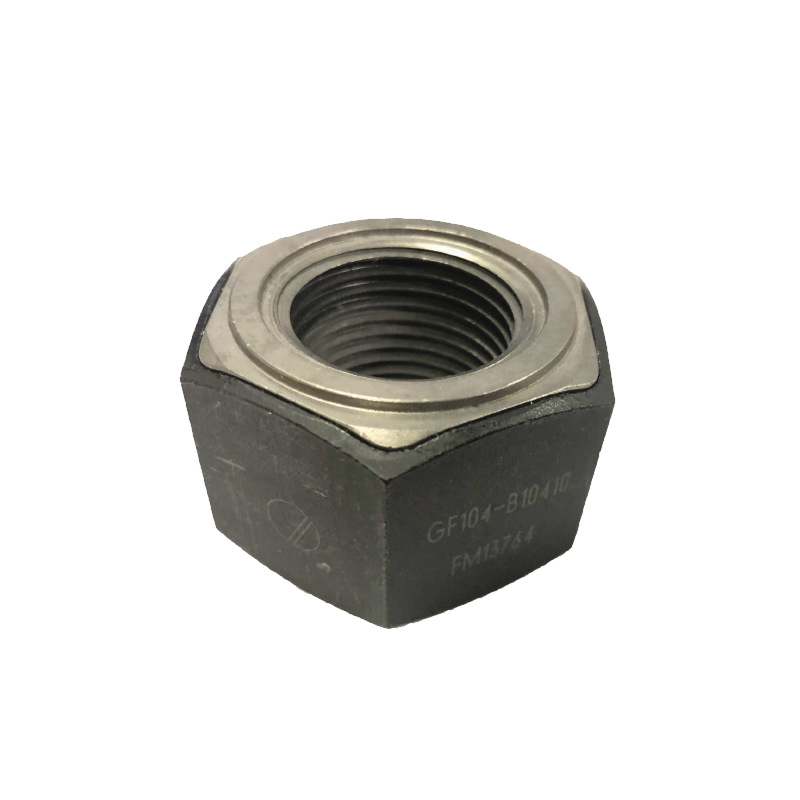

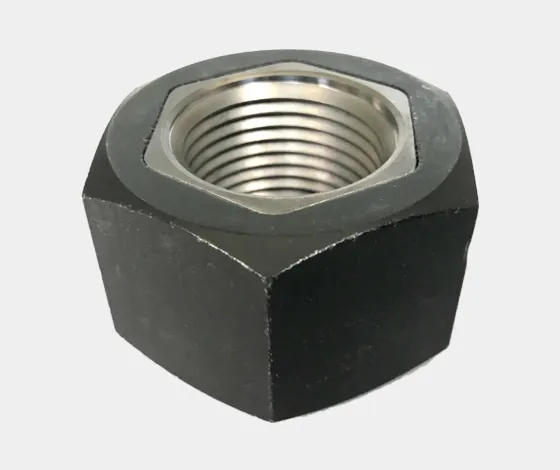

高强度的Gall-Free螺母抑制了磨损，它与标准六边形尺寸兼容，并且可以针对标准以外的应用进行定制，设计几何形状和独特的材料调整，即使是在高负载和温度下使用的高合金螺栓也可以在不使用润滑剂或咬牙剂的情况下抑制磨损。
|

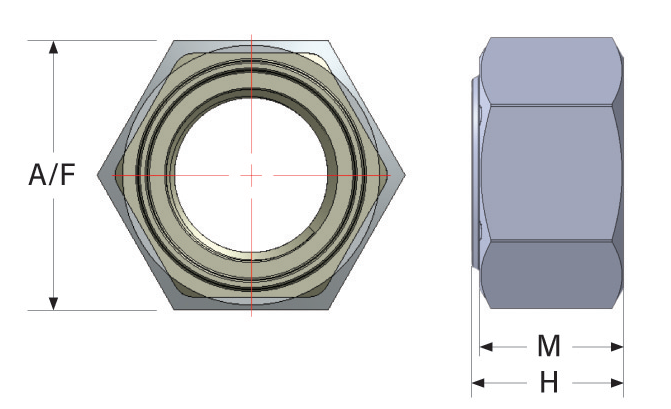

螺栓直径 |
螺栓尺寸 代码 |
螺母对边 尺寸A/F |
六角对边 尺寸代码 |
厚度M |
高度H |
|
|
最大值（mm） |
||||||
|
M20 |
020 |
30 |
030 |
18.00 |
18.80 |
|
|
M22 |
022 |
32 |
032 |
19.40 |
20.20 |
|
|
M24 |
024 |
36 |
036 |
21.50 |
22.30 |
|
|
M27 |
027 |
41 |
041 |
23.80 |
24.60 |
|
|
M30 |
030 |
46 |
046 |
25.60 |
26.40 |
|
|
M33 |
030 |
50 |
050 |
28.70 |
29.50 |
|
|
M36 |
036 |
55 |
055 |
31.00 |
31.80 |
|
|
M39 |
039 |
60 |
060 |
33.40 |
34.40 |
|
|
M42 |
042 |
65 |
065 |
34.00 |
35.00 |
|
|
M45 |
045 |
70 |
070 |
36.00 |
37.00 |
|
|
M48 |
048 |
75 |
075 |
38.00 |
39.00 |
|
|
M52 |
052 |
80 |
080 |
42.00 |
43.00 |
|
|
M56 |
056 |
85 |
085 |
45.00 |
46.00 |
|
|
M60 |
060 |
90 |
090 |
48.00 |
49.00 |
|
|
M64 |
064 |
95 |
095 |
51.00 |
52.00 |
|
|
螺纹牙距代码 |
|
|
公制（mm） |
|
|
螺纹牙距 |
螺纹牙距 代码 |
|
1 |
01 |
|
3 |
03 |
|
3.5 |
35 |
|
6 |
06 |
|
螺母强度等级代码 |
|
|
公制（mm） |
|
|
螺母 强度等级 |
螺母强度 等级代码 |
|
8.8 |
04 |
|
10.9 |
05 |
|
12.9 |
06 |
