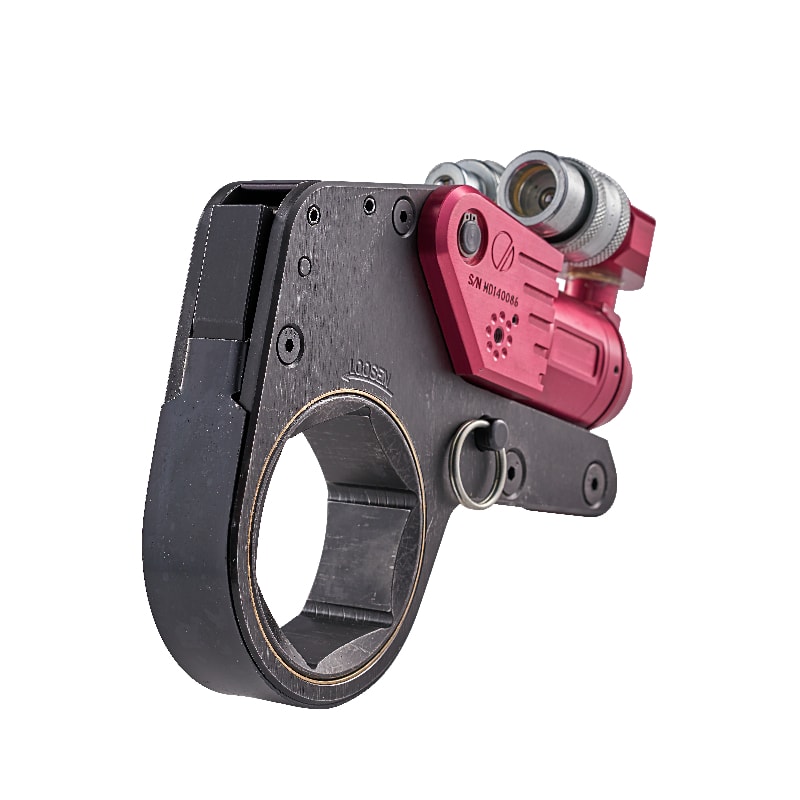

XLCT系列 中空液压扭矩扳手

重量轻、强度高,耐磨损 :机身的设计摒弃了传统的螺栓连接的方式,而采用一体成型设计,壳体更 采 用 超 轻 合 金 材 料 TITAL399 制 作,动 力头 及 工作头为等 强 度 设 计,最 大 操 作压 力10000PSI。 内部粗齿棘轮结构设计,提高转动部件的承载强度;并且保证每次转动时啮合一个齿,保证每次转角的精确性。 适合于狭小空间作业:动力头及工作头同为扁平式设计,利于受限空间操作。 扁平式油管连接座,可使两根油管同时同方向 360ºX360º 自由旋转,更适合在空间受限场合使用。 互换性好:标准中空式液压扳手选配多种不同的配件可完成不同工况下的应用。

联系我们
XLCT系列 中空液压扭矩扳手
产品概述
技术参数
扭矩对照表
操作手册

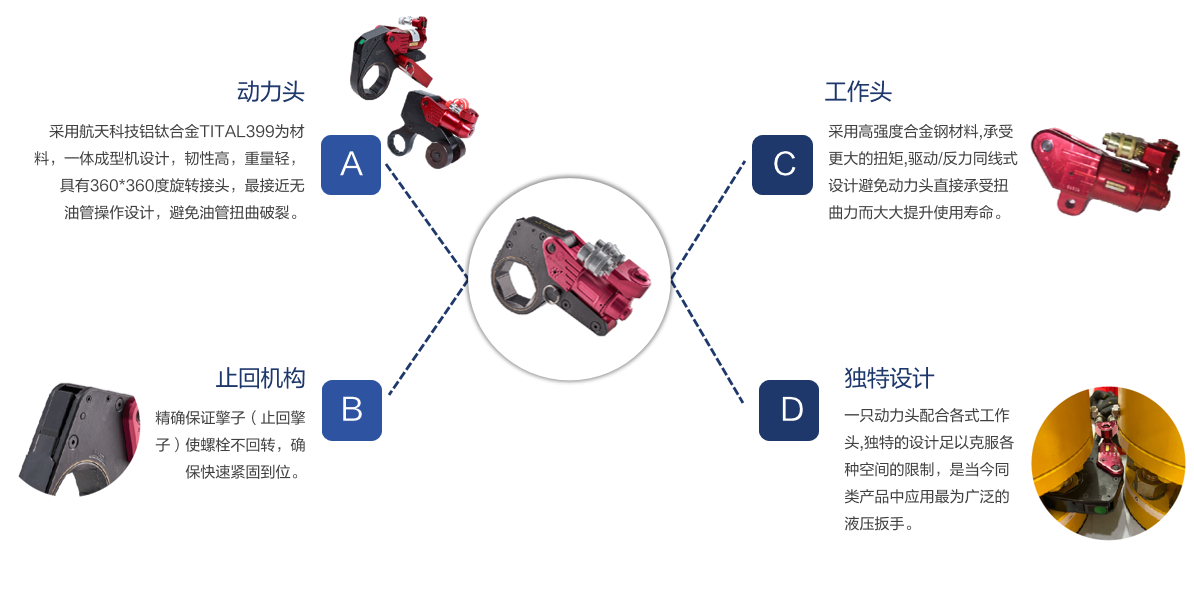

产品概述

重量轻、强度高,耐磨损

机身的设计摒弃了传统的螺栓连接的方式,而采用一体成型设计,壳体更采用超轻合金材料TITAL399制作,动力头及工作头为等强度设计,最大操作压力10000PSI。


使用寿命长

驱动/反力机构为同线式设计,动力头不承受扭曲力,可靠耐用。


适合于狭小空间作业

动力头及工作头同为扁平式设计,利于受限空间操作。扁平式油管连接座,可使两根油管同时同方向360ºX360º自由旋转,更适合在空间受限场合使用。

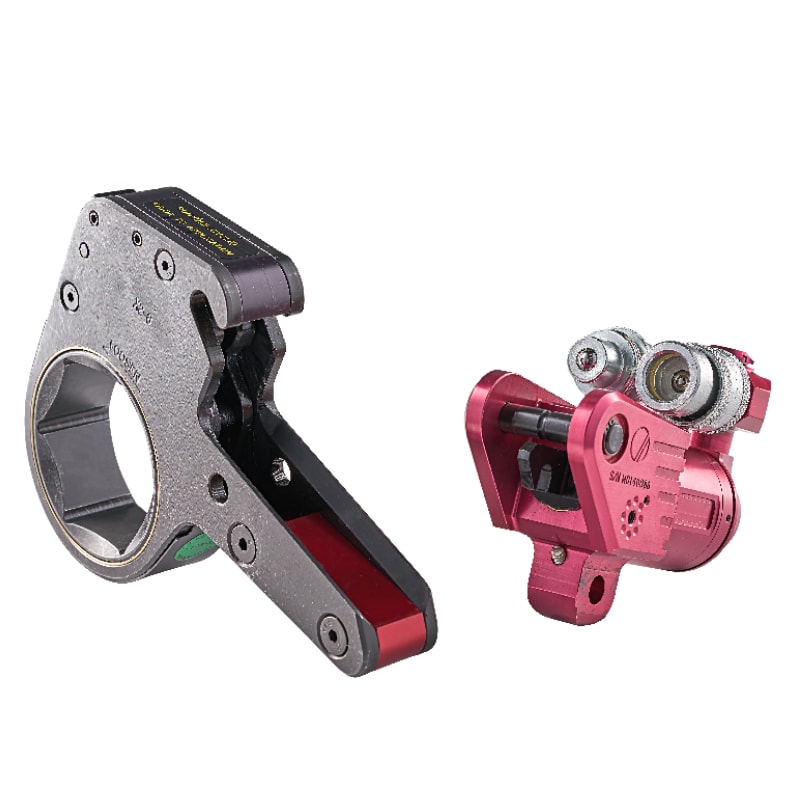

互换性好

标准中空式液压扳手选配多种不同的配件可完成不同工况下的应用。


多重保护

液压力矩扳手具有多重保护功能,一旦扳手力矩值或操作压力过大,系统自动卸压,保护系统完整。


精确度:输出扭矩重复精确度±3%。


具抗逆转挚子设计

能克服螺栓变形回弹导致的扳手棘轮逆转,螺栓紧固过程中,达到最大力矩前,活塞每次行程转动螺母的角度相同,不损失旋转角度,可提升紧固速度,并保证同步紧固及力矩的精确。


包裹式安全设计

操作中只有套圈带动螺母转动,安全性高。


高精度零部件

内部粗齿棘轮结构设计,提高转动部件的承载强度;并且保证每次转动时啮合一个齿,保证每次转角的精确性。



技术参数



型号

H

(mm)

W1

(mm)

W2

(mm)

L

(mm)

R(MIN)

(mm)

R(MAX)

(mm)

重量(kg)

扭矩范围(NM)

HY-2XLCT

102

49

32

186

26

44.7

0.93

329

2286

HY-4XLCT

136

66

42

259

34

58.93

1.93

786

5224

HY-8XLCT

170

82

53

312

45

73.41

3.25

1549

11045

HY-14XLCT

204

99

64

371

59

88.14

5.14

2724

18157

HY-18XLCT

231

111

72

364

67

98.3

6.75

3780

25881

HY-30XLCT

272

131

85

427

78

121.92

10.82

6205

41986

HY-45XLCT

340

152

100

536

103

124

19.5

9667

66679

HY-60XLCT

340

164

106

526

122

128

21.8

12022

80143
