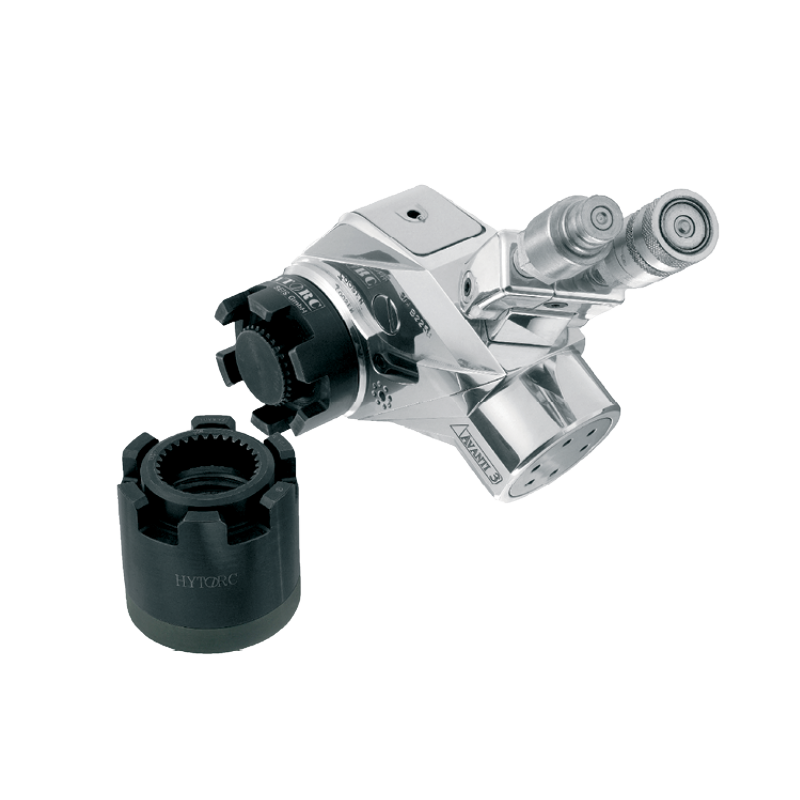

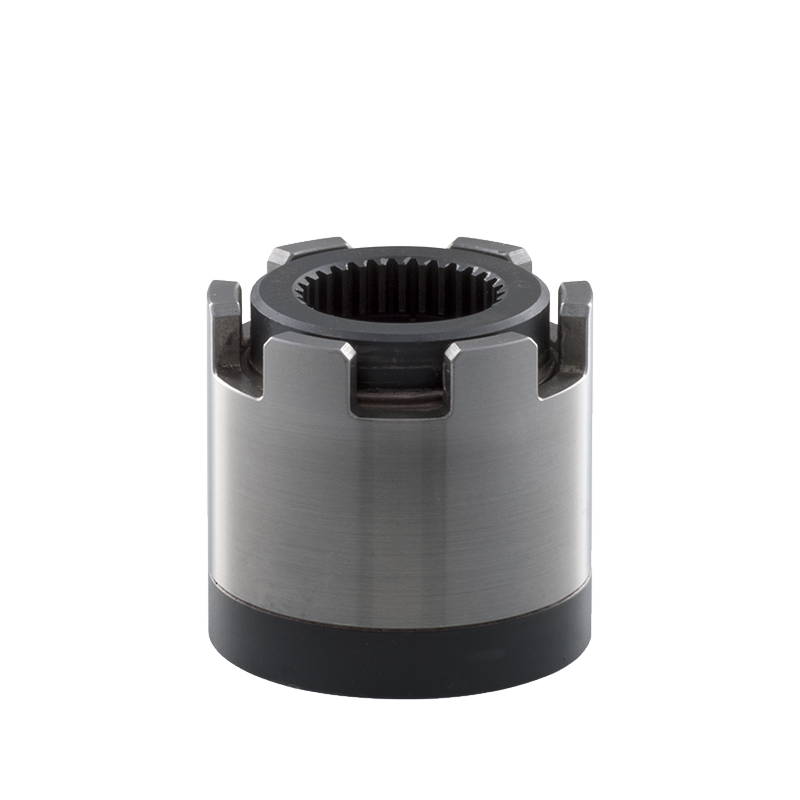

HYTORC螺母系列 1) 外部转动套在扭矩工具施加的旋转力下旋转。 2) 当外部转动套转动时，内部螺纹套垂直啮合并拉伸螺柱。 3) 垫圈花键将内部螺纹套与垫圈连接在一起，在提供坚固的反作用点的同时防止内部螺纹套转动。 4) 垫圈靠在法兰上，并在外部转动套转动时保持静止。 HYTORC螺母是一种双花键机械拉伸装置，它将纯预紧力施加到螺栓上，以防止螺纹损坏并确保负载精度。获得专利的三件式设计为关键应用提供了行业领先的连接完整性，消除了跟转，并确保了均匀的螺栓载荷，从而消除了接头故障和意外松动。HYTORC螺母有多种材料和配置可供选择，以适应广泛的行业、环境和应用。
联系我们CT系列-化工型螺母
CT系列螺母较厚的外部转动套最大限度地减少了应力，并使其在高温下承受高负荷。贯通螺栓设计使其非常适用于法兰上螺柱突起较长的应用场合。
GT系列-燃气轮机型螺母
最初指定应用于燃气轮机，以处理高温、高应力和高负荷的漏泄因素。适用于需要更高负载和断接扭矩的超大应用场合。适用于需要高负载和高扭矩的超大应用场合。
SN系列-顶部空间受限型螺母
低矮的SN系列螺母是传统紧固件无法满足的严格顶部空间限制的理想选择。贯穿的螺栓设计在螺栓杆空出较长而标准螺母无法使用的情况下非常有用。
TN系列-侧向空间受限型螺母
我们最受欢迎的螺母!特别适用于汽轮机应用，旨在克服汽轮机的侧向空间限制和高温。当螺栓连接的沉孔或法兰半径具有挑战性时，TN系列螺母将解决该问题。
CT系列
型号
尺寸编号
螺母规格
OD
H
最大行程
01
22
M22
42.16
36.3
5.11
02
24
M24
46
39.3
5.59
03
27
M27
51.77
44.55
6.27
04
30
M30
57.51
49.5
6.99
05
33
M33
63.27
54.46
7.67
06
36
M36
69.01
59.41
8.38
07
39
M39
74.75
64.34
9.07
08
42
M42
80.52
69.29
9.75
09
45
M45
86.26
74.24
10.46
10
48
M48
92.02
79.2
11.15
11
52
M52
99.7
85.8
12.09
12
56
M56
107.34
92.41
13.03
13
64
M64
122.68
99.42
14.88
14
70
M70
134.19
115.49
15.6
15
72
M72
138.02
118.8
16.74
16
76
M76
145.69
125.4
17.68
17
80
M80
153.37
132
18.59
18
-
-
161.04
138.61
19.53
19
90
M90
172.54
148.49
20.93
GT系列
型号
尺寸编号
螺母规格
OD
H
最大行程
2
24
M24
46.99
41.85
6.34
3
27
M27
52.86
46.3
6.67
4
30
M30
58.75
54.51
7.14
5
33
M33
64.62
59.28
8.57
6
36
M36/M39
70.49
63.17
8.57
7
42
M42*
76.35
67.46
8.93
8
45
M45
82.25
69.85
10
9
48
M48
88.11
78.59
10.72
10
52
M52
93.98
79.88
11.43
11
56
M56
105.74
89.92
12.85
12
64
M64
117.48
103.45
14.57
13
70
M70
129.24
110.46
17.26
14
72
M72
133.2
113.72
17.74
15
76
M76
140.97
121.59
17.15
SN系列
型号
尺寸编号
螺母规格
OD
H
最大行程
01
14
M20
52.07
30.73
-
02
24
M24
52.07
30.73
5.71
03
27
M27
58.67
34.54
6.47
04
30
M30
63.5
38.56
7.23
05
33
M33
68.33
42.42
7.81
06
36
M36/39
74.68
46.25
8.57
07
42
M42
82.55
50.14
9.33
08
45
M45
86.87
53.98
10.09
09
48
M48
93.22
57.91
10.66
10
52
M52
99.06
61.72
11.43
11
56
M56
109.22
69.34
12.95
12
64
M64
121.92
77.22
14.28
13
70
M70
133.35
84.84
15.81
14
72
M72
136.65
87.38
16.19
15
76
M76
146.05
92.53
17.14
16
80
M80
146.05
97.03
18.09
17
-
-
154.43
100.33
18.66
18
90
M90
169.42
107.95
20.95
19
95
M95
177.8
115.57
21.52
20
100
M100
185.42
123.44
22.86
21
110
M110
196.85
131.06
24.38
22
115
M115
208.28
138.76
25.71
23
120
M120
220.98
150.62
27.24
TN系列
|
型号 |
尺寸编号 |
螺母规格 |
OD |
H |
最大行程 |
|
01 |
22 |
M20 |
35.56 |
33.35 |
5 |
|
02 |
24 |
M24 |
40.64 |
38.1 |
5.72 |
|
03 |
27 |
M27 |
45.72 |
42.88 |
6.45 |
|
04 |
30 |
M30 |
50.8 |
47.63 |
7.14 |
|
05 |
33 |
M33 |
55.88 |
52.4 |
7.87 |
|
06 |
36 |
M36/M39 |
60.96 |
60.96 |
8.59 |
|
07 |
39 |
M42* |
66.04 |
61.93 |
9.3 |
|
08 |
42 |
M45 |
71.12 |
66.68 |
10.01 |
|
09 |
45 |
M48 |
76.2 |
71.45 |
10.72 |
|
10 |
48 |
M52 |
81.28 |
76.2 |
11.43 |
|
11 |
52 |
M56 |
91.44 |
85.73 |
12.85 |
|
12 |
56 |
M64 |
101.6 |
95.25 |
14.3 |
|
13 |
64 |
M70 |
111.76 |
104.78 |
15.72 |
|
14 |
70 |
M72 |
115.19 |
108.03 |
16.21 |
|
15 |
72 |
M76 |
121.92 |
114.3 |
18.01 |
|
16 |
76 |
M80 |
128.02 |
120.02 |
18.01 |
|
17 |
80 |
- |
132.08 |
123.83 |
18.57 |
|
18 |
- |
M90 |
142.24 |
133.35 |
20.02 |
|
19 |
90 |
M95 |
152.4 |
142.88 |
21.44 |
|
20 |
95 |
M100 |
162.56 |
152.4 |
22.86 |
|
21 |
100 |
M110 |
172.72 |
161.93 |
24.28 |
|
22 |
110 |
M115 |
182.88 |
171.45 |
25.73 |
|
23 |
115 |
M120 |
193.04 |
180.98 |
27.15 |
|
24 |
120 |
M125 |
203.2 |
190.5 |
28.58 |
|
25 |
125 |
M130 |
213.36 |
200.03 |
30 |
|
26 |
130 |
M140 |
223.52 |
209.55 |
31.45 |
